Решение для наружной подстанции коробчатого типа для фотоэлектрической электростанции в Мексике

Описание фото на сайте:

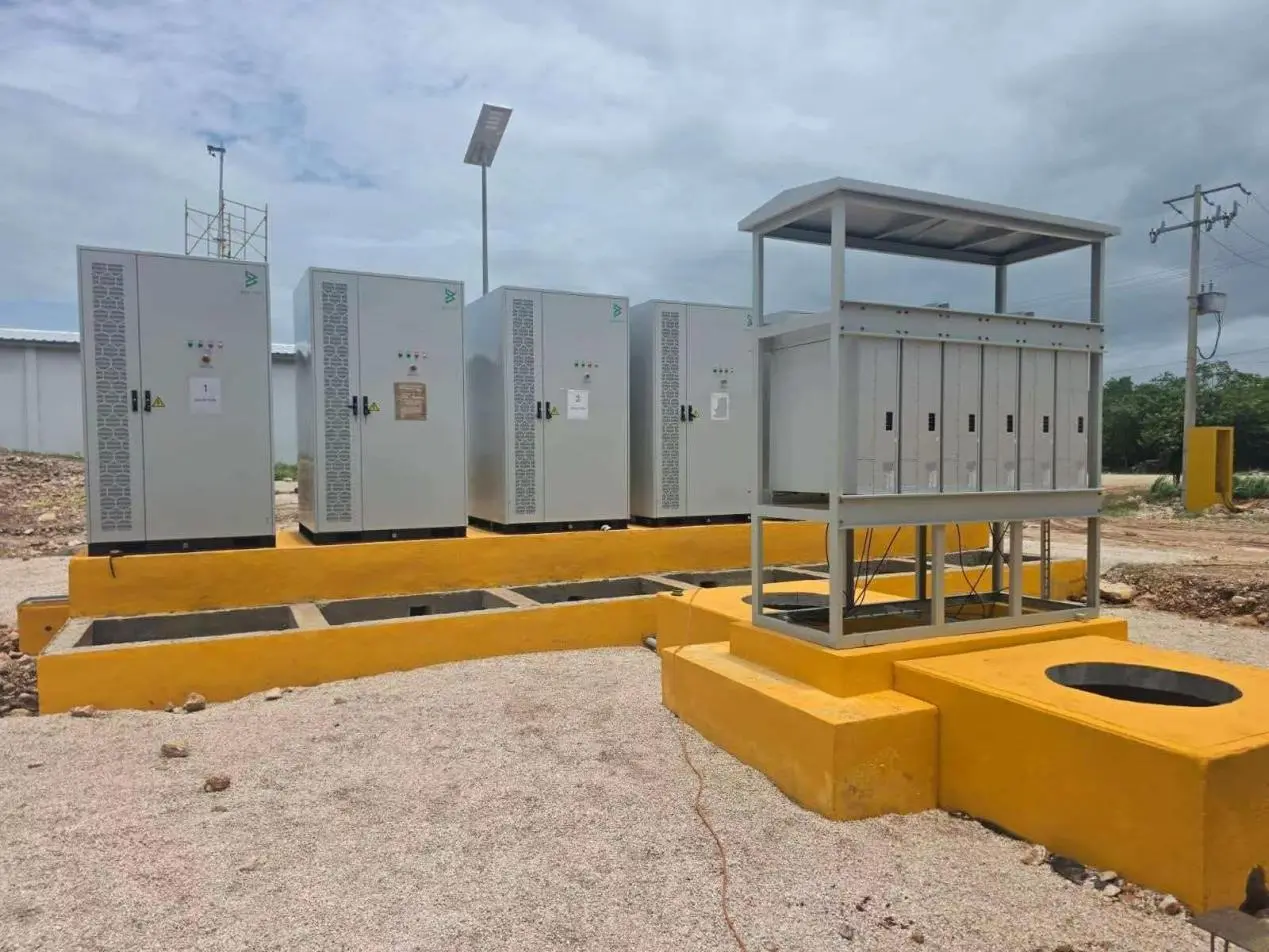

Рис. 1. Интегрированная конфигурация шкафа управления инвертором и шкафа низковольтного сумматора.

На левой стороне панели расположены четыре независимых шкафа управления наружными фотоэлектрическими инверторами; с правой стороны установлен соответствующий распределительный шкаф низковольтного сумматора открытого типа с непромокаемым навесом. Все оборудование установлено на приподнятых желтых бетонных основаниях со встроенными кабельными траншеями для обеспечения входа и выхода кабеля снизу, что предотвращает эрозию от дождевой воды и влаги с уровня земли.

Шкаф управления инвертором: корпус для наружной защиты со степенью защиты IP54, оснащенный боковыми конвективными охлаждающими жалюзи большой площади и пылевыми фильтрами, со встроенными кнопками управления, индикаторами состояния и сигнализацией о неисправностях на передней панели. Каждый агрегат работает независимо в пределах своей зоны, что позволяет обслуживать отдельные агрегаты, не затрагивая всю систему производства электроэнергии.

Низковольтная распределительная рама: имеет открытую конструкцию с защитой от дождя и естественным рассеиванием тепла для тропических условий с высокими температурами, оснащена шестью внутренними выходными портами для объединения мощности от нескольких инверторов и упрощения проводки на месте. Объект включает в себя опоры для мониторинга и освещения на солнечных батареях, которые работают без внешнего источника питания и отвечают требованиям к работе в ночное время, техническому обслуживанию и наблюдению за безопасностью.

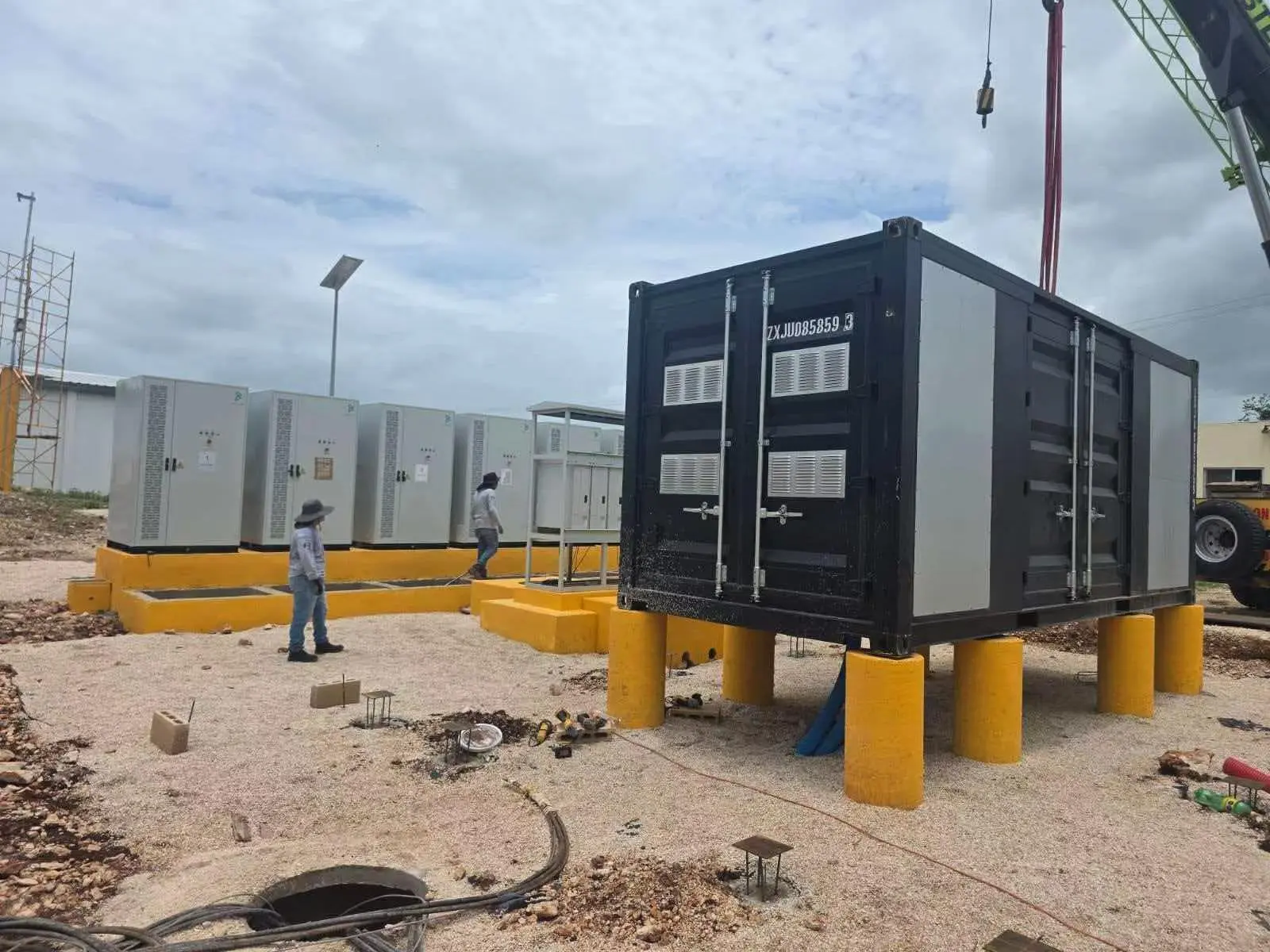

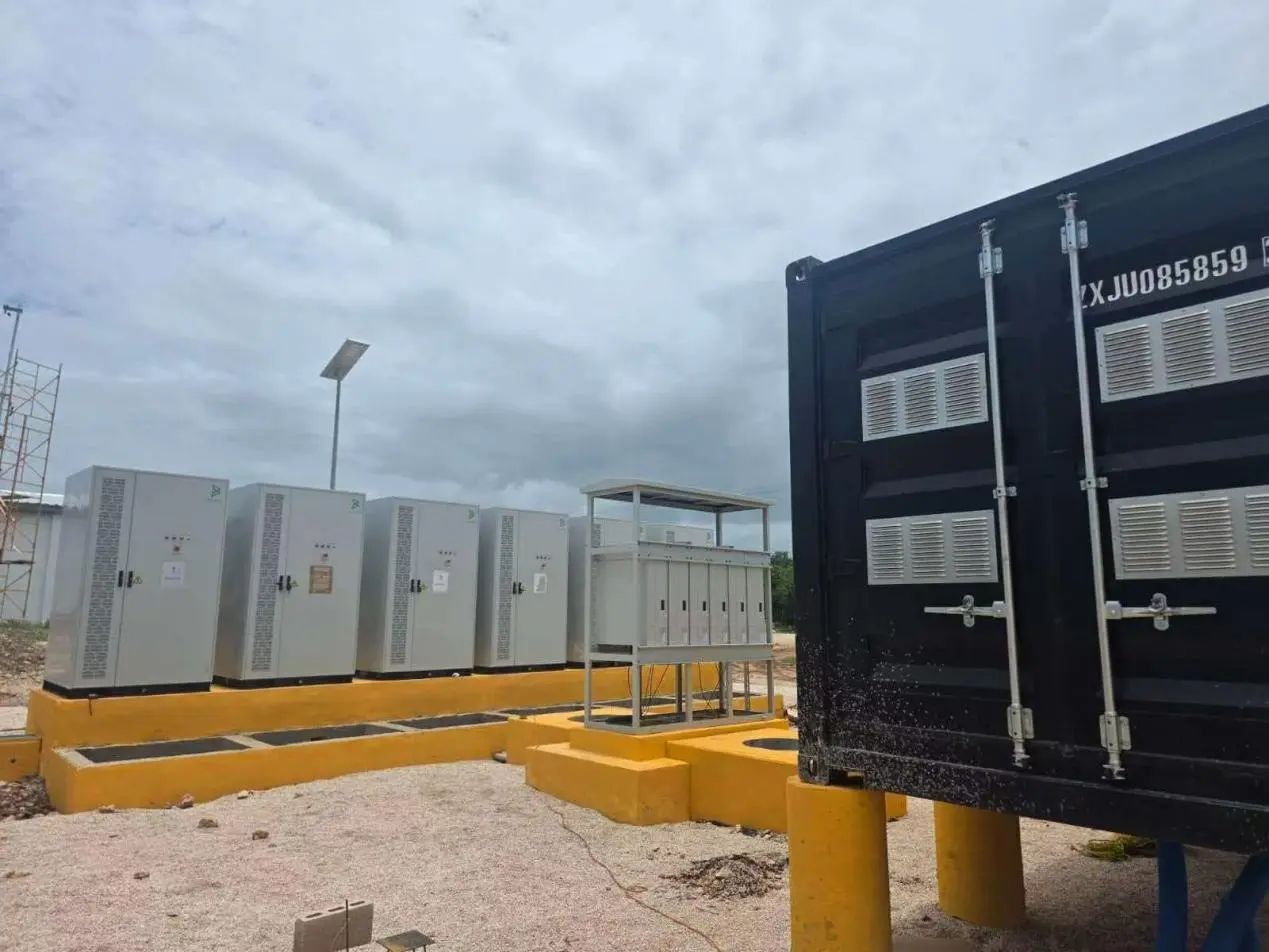

Рисунки 2 и 3: Контейнерная подстанция прибывает на площадку; панорамный вид на всю зону распределения электроэнергии

На объект была доставлена ​​интегрированная подстанция в черном контейнере, образующая полную фотоэлектрическую систему распределения электроэнергии вместе с установленным сзади инверторным шкафом и шкафом сумматора. Обе стороны контейнера оснащены устойчивыми к дождю вентиляционными жалюзи и имеют встроенные пыленепроницаемые и водостойкие конструкции для улучшения отвода тепла в условиях высоких температур. Контейнер покрыт атмосферостойким покрытием, обеспечивающим защиту от ультрафиолетового излучения и коррозии солевым туманом, что делает его пригодным для длительной эксплуатации на открытом воздухе в Мексике.

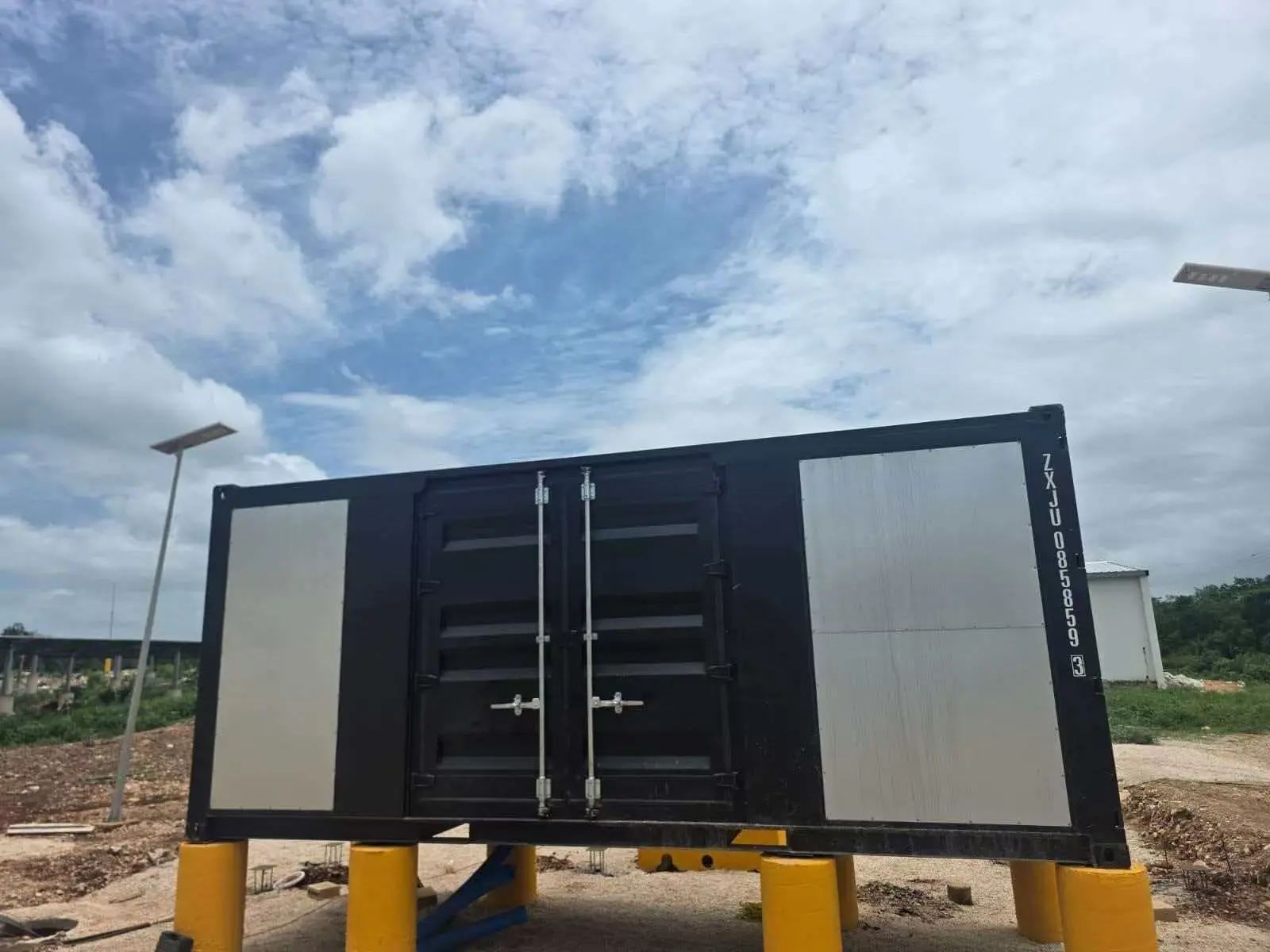

Рисунок 4. Контейнерная коробка трансформируется в внешний вид продукта.

Стандартизированная конструкция контейнерного блока с двойными дверными каналами доступа и боковыми панелями обслуживания для упрощения обслуживания внутреннего оборудования; разделенная на отсеки вентиляционная конструкция обеспечивает оптимальное рассеивание тепла, обеспечивая при этом водонепроницаемость и пыленепроницаемость, что делает ее подходящей для централизованного повышения мощности и подключения к сети на фотоэлектрических электростанциях мегаваттного масштаба.

Рыночные преимущества проекта

1. Сборная комплексная поставка: все оборудование предварительно собирается и тестируется на заводе, что значительно сокращает время строительства и ввода в эксплуатацию за рубежом, сокращает общий цикл реализации проекта и снижает общие затраты на рабочую силу для генерального подрядчика.

2. Вся производственная цепочка имеет комплексные возможности поставок: трансформаторы, шкафы распределительных устройств, трансформаторы тока, реле защиты и инверторные шкафы производятся собственными силами по единым техническим стандартам, что обеспечивает удобство закупки запасных частей и обслуживания оборудования.

3. Это решение, адаптированное для тропического климата, специально оптимизирует терморегулирование, влагостойкость и устойчивость к коррозии конструкций, адаптированных к жарким и дождливым условиям Латинской Америки, эффективно решая общие эксплуатационные проблемы, такие как остановки оборудования из-за высоких температур и ржавчины на открытых электростанциях.

4. Соответствует спецификациям местной сети, его общие параметры соответствуют мексиканским электрическим стандартам, что позволяет получить разрешение на прямое подключение к сети местными энергетическими компаниями и делает его пригодным для тиражирования и развертывания в проектах хранения фотоэлектрической энергии в Мексике, Центральной Америке и Карибском регионе.

Резюме проекта

В этом мексиканском проекте сборной подстанции с интегрированной фотоэлектрической системой и накопителем энергии используется модульное комплексное решение по распределению электроэнергии, специально оптимизированное для тропического, жаркого и дождливого климата региона, со специальными улучшениями в области влагостойкости, рассеивания тепла и защиты от коррозии. Используя подход к строительству, сочетающий заводскую сборку с быстрой установкой на месте, он обеспечивает полную интеграцию фотоэлектрической инверсии, сбора и распределения тока, а также повышения напряжения для подключения к сети. Решение демонстрирует высокую стандартизацию и служит эталоном для тропических электростанций, работающих на возобновляемых источниках энергии в Латинской Америке, и подходит для продвижения «под ключ» зарубежным клиентам в области фотоэлектрических систем и систем хранения энергии.
